Folgende Werte werden über 15 Minuten-Meßintervalle gemittelt und im Rechner erfasst:
- UPV-IST Photovoltaik-Spannungsistwert [ DC]
- UPV-SOLL Photovoltaik-Spannungssollwert [ DC]
- UAC-NETZ Netzspannung [ AC]
- IAC-NETZ Ausgangsstrom [ AC]
- PAC-NETZ Ausgangsleistung (aus UAC-NETZ und IAC-NETZ) [ AC]
- FAC-NETZ Netzfrequenz []
- R-ISO Isolationswiderstand PV-Generator []
- Kühlkörpertemperatur [°]
Diese werden von dem Programm PV-DATA auf folgende Weisen ausgegeben:
Beispiel 14.10.1996
Zeitangaben sind in MEZ (nicht Sommerzeit!)
ASCII-Datenausgabe:
DATUM : 14.10.1996
ZEIT : 00:00:00
ZEITBASIS : 15.0 min
MITTELUNG : 15.0 min
DATEI : REA96000.00
³ UPV-IST ³ UPV-SOLL ³ UAC-NETZ ³ IAC-NETZ ³ PAC-NETZ ³ FAC-NETZ ³ R-ISO ³ T-KK ³
³ [V] ³ [V] ³ [V] ³ [A] ³ [kW] ³ [Hz] ³ [kOhm] ³ [grdC] ³
³ ³ ³ ³ ³ ³ ³ ³ ³
14.10.96 00:15:00
14.10.96 00:30:00
14.10.96 00:45:00
14.10.96 01:00:00
14.10.96 01:15:00
14.10.96 01:30:00
14.10.96 01:45:00
14.10.96 02:00:00
14.10.96 02:15:00
14.10.96 02:30:00
14.10.96 02:45:00
14.10.96 03:00:00
14.10.96 03:15:00
14.10.96 03:30:00
14.10.96 03:45:00
14.10.96 04:00:00
14.10.96 04:15:00
14.10.96 04:30:00
14.10.96 04:45:00
14.10.96 05:00:00
14.10.96 05:15:00
14.10.96 05:30:00
14.10.96 05:45:00
14.10.96 06:00:00
14.10.96 06:15:00
14.10.96 06:30:00
14.10.96 06:45:00 78.00 160.00 223.60 0.00 0.00 49.78 500.00 36.00
14.10.96 07:00:00 81.00 144.00 222.30 0.00 0.00 49.78 500.00 39.60
14.10.96 07:15:00 90.00 119.00 222.30 0.00 0.00 49.78 500.00 40.50
14.10.96 07:30:00 95.00 114.00 221.00 0.00 0.00 49.78 500.00 40.95
14.10.96 07:45:00 96.00 103.00 222.30 0.10 0.03 49.78 500.00 40.95
14.10.96 08:00:00 99.00 100.00 222.30 0.50 0.11 49.78 500.00 40.95
14.10.96 08:15:00 95.00 96.00 224.90 0.60 0.14 49.78 500.00 41.40
14.10.96 08:30:00 100.00 100.00 223.60 1.30 0.31 49.78 500.00 41.40
14.10.96 08:45:00 105.00 105.00 222.30 1.60 0.37 49.78 500.00 41.40
14.10.96 09:00:00 105.00 105.00 222.30 2.00 0.45 49.78 500.00 41.40
14.10.96 09:15:00 105.00 105.00 222.30 2.30 0.51 49.78 500.00 41.40
14.10.96 09:30:00 106.00 106.00 223.60 2.50 0.56 49.78 500.00 41.40
14.10.96 09:45:00 102.00 102.00 224.90 2.70 0.60 49.78 500.00 41.85
14.10.96 10:00:00 101.00 101.00 223.60 2.90 0.65 49.78 500.00 41.85
14.10.96 10:15:00 98.00 99.00 224.90 3.00 0.69 49.78 500.00 41.85
14.10.96 10:30:00 98.00 98.00 223.60 3.20 0.72 49.78 500.00 41.85
14.10.96 10:45:00 97.00 97.00 223.60 3.30 0.74 49.78 500.00 42.30
14.10.96 11:00:00 97.00 97.00 223.60 3.30 0.75 49.78 500.00 42.30
14.10.96 11:15:00 95.00 95.00 224.90 3.40 0.77 49.78 500.00 42.30
14.10.96 11:30:00 94.00 94.00 224.90 3.50 0.79 49.78 500.00 42.30
14.10.96 11:45:00 94.00 94.00 226.20 3.50 0.80 49.78 500.00 42.30
14.10.96 12:00:00 96.00 96.00 226.20 3.60 0.82 49.78 500.00 42.75
14.10.96 12:15:00 95.00 96.00 224.90 3.60 0.81 49.78 500.00 42.75
14.10.96 12:30:00 95.00 95.00 226.20 3.60 0.81 49.78 500.00 42.75
14.10.96 12:45:00 95.00 96.00 226.20 3.50 0.81 49.78 500.00 42.75
14.10.96 13:00:00 95.00 95.00 226.20 3.50 0.79 49.78 500.00 42.75
14.10.96 13:15:00 96.00 97.00 224.90 3.40 0.78 49.78 500.00 42.75
14.10.96 13:30:00 96.00 97.00 224.90 3.40 0.77 49.78 500.00 42.75
14.10.96 13:45:00 97.00 98.00 224.90 3.30 0.75 49.78 500.00 42.75
14.10.96 14:00:00 98.00 98.00 226.20 3.10 0.71 49.78 500.00 42.30
14.10.96 14:15:00 98.00 98.00 223.60 2.90 0.66 49.78 500.00 42.30
14.10.96 14:30:00 98.00 98.00 224.90 2.70 0.62 49.78 500.00 42.30
14.10.96 14:45:00 98.00 98.00 226.20 2.50 0.58 49.78 500.00 42.30
14.10.96 15:00:00 98.00 98.00 224.90 2.30 0.53 49.78 500.00 42.30
14.10.96 15:15:00 99.00 99.00 224.90 2.10 0.48 49.78 500.00 41.85
14.10.96 15:30:00 102.00 102.00 224.90 1.90 0.43 49.78 500.00 41.85
14.10.96 15:45:00 100.00 100.00 226.20 1.60 0.37 49.78 500.00 41.85
14.10.96 16:00:00 99.00 99.00 224.90 1.20 0.29 49.78 500.00 41.85
14.10.96 16:15:00 99.00 100.00 226.20 0.90 0.22 49.78 500.00 41.85
14.10.96 16:30:00 98.00 98.00 224.90 0.70 0.15 49.78 500.00 41.40
14.10.96 16:45:00 97.00 98.00 226.20 0.40 0.09 49.78 500.00 41.40
14.10.96 17:00:00 93.00 99.00 224.90 0.10 0.02 49.78 500.00 41.40
14.10.96 17:15:00 90.00 117.00 224.90 0.00 0.00 49.78 500.00 41.40
14.10.96 17:30:00 80.00 146.00 223.60 0.00 0.00 49.78 500.00 39.60

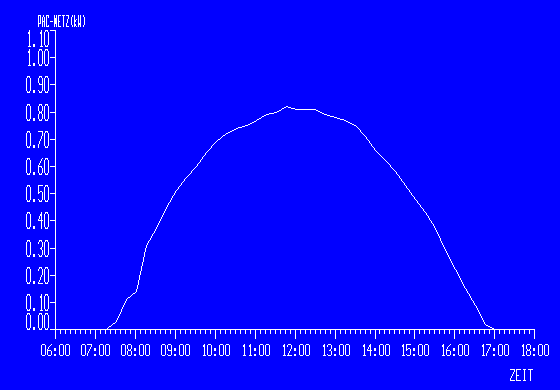

Grafik für die Ausgangsleistung:
