Strom aus Sonnenlicht
Photovoltaik-Anlage auf dem Museumsdach
Als Dauerleihgabe und durch Unterstützung
der
wurde auf dem Grasdach des Museums eine
Photovoltaik-Anlage installiert.
Eine Einführung in erneuerbare Energien
gibt das Interaktive
LernSystem
für erneuerbare Energien ILSE an der TU Berlin!

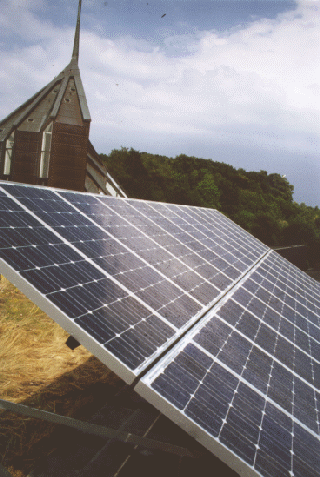

Die Anlage
Jedes Solarmodul (GPV 55 ME) besteht aus 36
monokristallinen
Solarzellen mit einer Größe von je 10 cm x 10 cm und liefert
maximal 55 Watt (Wp). 24 Solarmodule stehen auf dem Dach und haben
eine effektive Gesamtfläche von 9,148 m², womit sie maximal 1320
Watt liefern können. Ausgerichtet sind sie unter einer Neigung von
30° nach Süden.
Über einen Wechselrichter
(PV-WR 1000 von SMA) wird der erzeugte
Strom ins Hausnetz des Museums gespeist. Ein Rechnerprogramm (PV-DATA
von SMA) erlaubt, wichtige Betriebsdaten zu erfassen und grafisch darzustellen.
Allerdings liegen diese Werte systembedingt bis zu 8% über den tatsächlichen
Werten, die durch einen Drehstromzähler erfasst werden.
Die Meßwerte
Die Betriebsdaten der
Photovoltaik-Anlage werden gemittelt über 15 Minuten Intervalle
im Rechner erfasst. Zusätzlich werden die Tagesenergieerträge
aufgezeichnet. Daraus werden die monatlichen Energieerträge (elektrische
Energie [kWh]) ermittelt und hier angegeben (die Anlage ging am 26.6.1996
ans Netz). Zum Vergleich sind die Daten der Sonneneinstrahlung [kWh/m²/Monat],
die mit einer
Wetterstation auf dem Dach seit
September 1996 erfasst werden, angegeben. Ferner sind
Mittelwerte der
Globalstrahlung angegeben, die der Deutsche Wetterdienst (DWD) 1978/79-1982
in Osnabrück gemessen hat. Durch Anklicken werden die
Tagesenergieerträge
des Monats als Balkendiagramme dargestellt. Die Daten sind auf Anfrage
für weitere Auswertungen (für Schulen oder wissenschaftliche
Zwecke) erhältlich.
| Jahr |
Strom (kWh) |
Strahlung (kWh/m²/Jahr) |
Strahlung DWD (kWh/m²/Jahr) |
| 1996 |
(529.8) |
(138.2) |
924.08 |
| 1997 |
1173.8 |
(843.8) |
924.08 |
| 1998 |
962.5
|
(651.2)
|
924.08
|
| 1999 |
1144.0
|
915.3
|
924.08
|
| 2000 |
1070.6
|
810.0
|
924.08
|
| 2001 |
1118.4
|
845.1
|
924.08
|
| 2002 |
1090.5
|
824.7
|
924.08
|
| Monat 2003 |
Strom (kWh) |
Strahlung (kWh/m²/Monat) |
Strahlung DWD (kWh/m²/Monat) |

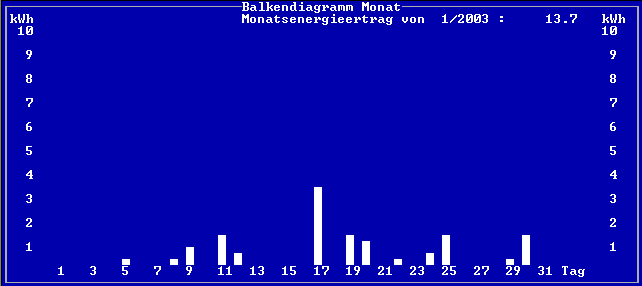

| Januar |
13.7 |
11.6 |
19.84 |
| Februar |
90.4 |
50.8 |
35.03 |

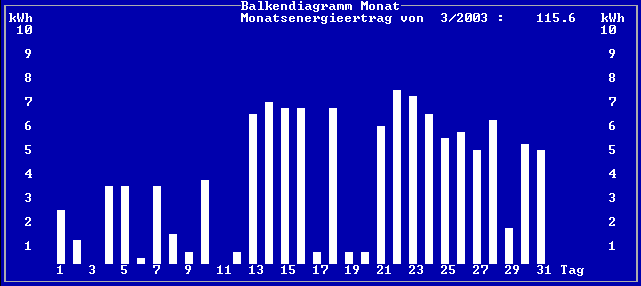

| März |
115,6 |
76.6 |
60.14 |

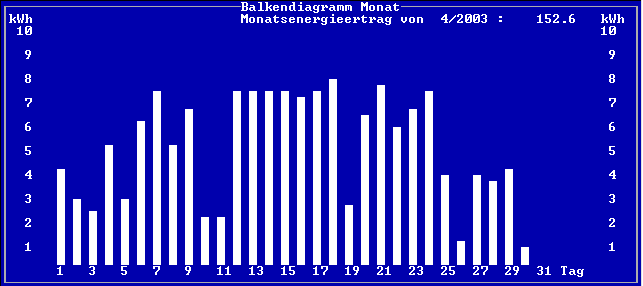

| April |
152.6 |
115.4 |
107.70 |
| Mai |
146.3 |
129.5 |
146.01 |
| Juni |
167.5 |
143.6 |
137.10 |
| Juli |
156.7 |
152.1 |
133.30 |

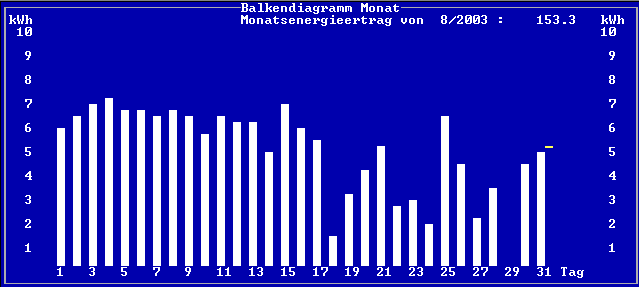

| August |
153.3 |
130.5 |
116.25 |

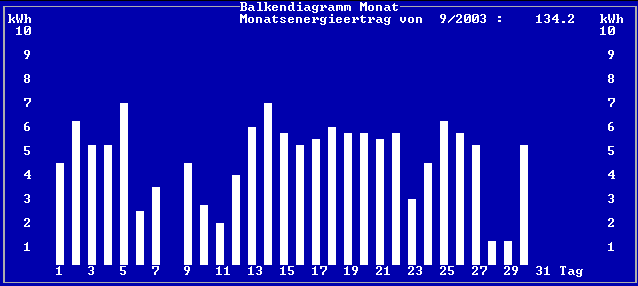

| September |
134.2 |
90.6 |
87.60 |
| Oktober |
78.7 |
(34.2) |
48.05 |
| November |
|
18.2 |
23.40 |
| Dezember |
|
8.3 |
12.71 |
| total 2003 |
|
(961.4) |
924.08 |
Werte in Klammern deuten auf unvollständige
Daten, z.B. wegen Problemen bei der Datenübertragung!
In der Betriebszeit von 7/96 bis 1/99
lieferte die Anlage 2668 kWh (mit Wechselrichter und PC ermittelt) bzw.
2434 kWh (nach Drehstromzähler).
